產品簡介

　　自粘聚合物改性瀝青防水卷材是以SBS等合成橡、較好道路瀝青及增粘劑為基料，以聚酯膜（PET）、聚乙烯膜（PE）、鋁箔或涂硅隔離膜為上表面材料，下表面覆以涂硅隔離膜為防粘層而制成的自粘聚合物改性瀝青防水卷材。

產品規(guī)格

　　產品按性能分為Ⅰ型和Ⅱ型。

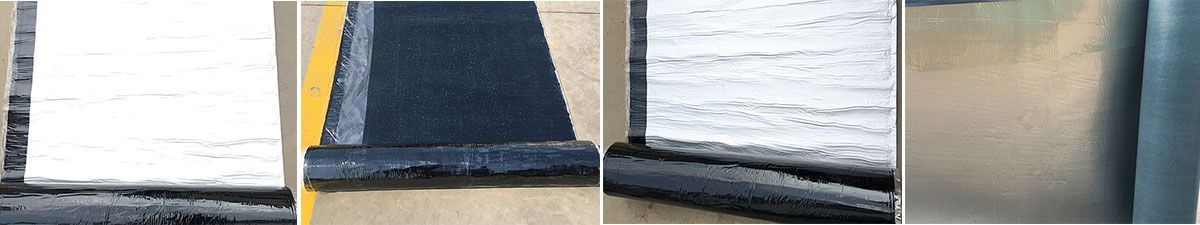

　　產品按上表面材料分為聚乙烯膜（PE）、PET、無膜雙面自粘（D)。

規(guī)格

幅寬：1000㎜

厚度：聚乙烯膜和細砂面卷材厚度分為1.5㎜、2㎜和3㎜；鋁箔面卷材厚度分為2㎜和3㎜。

每卷面積：10㎡、15㎡。

相關標準

產品執(zhí)行標準

　　JC898－2002《自粘聚合物改性瀝青聚酯胎防水卷材》

設計及施工規(guī)范

　　GB50108—2008《地下工程防水技術規(guī)范》

　　GB50208—2011《地下防水工程質量驗收規(guī)范》

　　GB50345—2012《屋面工程技術規(guī)范》

　　GB50207—2012《屋面工程質量驗收規(guī)范》

　　GB50300—2013《建筑工程施工質量驗收統(tǒng)一標準》

產品特點

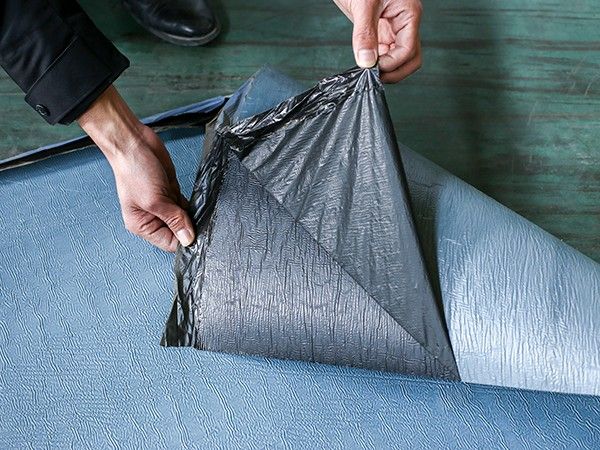

　　與SBS改性瀝青卷材相比，自粘聚酯胎卷材本身具有自粘合的功能，施工簡便，容易形成全封閉的整體防水層；在材性方面，其拉力、耐熱度較低，低溫柔度略好

　　冷施工：不動用明火、不適用粘接劑、節(jié)能、環(huán)保、低碳、經濟。

　　較好的粘接性能，長期處于粘彈狀態(tài)，確保防水層的整體性。

　　高延伸性能、優(yōu)異的剪切應變性。

　　優(yōu)異的低溫性能。

適用范圍

　　非外露的屋面、地下工程防水；水渠、游泳池等市政工程防水；明挖法的地鐵工程防水等。

　　特別適用于不能動用明火的防水工程。

　　優(yōu)異的低溫性能更適宜寒冷地區(qū)使用。

施工工藝

　　采用卷材與卷材之間冷施工自粘法搭接；卷材與基層之間由水泥膠漿滿粘法進行粘結施工。

　　基層處理→配制聚合物水泥粘結劑（隨用隨配劑）→細部節(jié)點處理（柔性密封防水、附加層等）→大面鋪貼防水卷材（搭接處理、收邊處理等）→施工檢查驗收→保護層施工→驗收。

　?。ㄗⅲ河捎诒竟こ塘旱撞黄秸?，局部有腳印、泥漿等，需清理、修補后才可施工。）

　?。?）基層處理：基層須牢固，無松動、起砂等缺陷；表面應平整光滑、均勻一致；須將突出基層表面的異物、砂漿疙瘩等鏟除，并將塵土雜物清除干凈，較好用高壓空氣進行清理；基層應干燥、含水率宜小于9%，無明水；基層若高低不平或凹坑較大時，應用聚合物水泥粘結劑抹平；裂縫應用聚合物水泥粘接劑涂刷一遍。聚合物水泥粘接劑是由膠粉，水泥，水調制而成。

　?。?）配制聚合物水泥粘結劑時先將水和膠粉加入容器內攪拌溶解，再加入水泥攪拌至凝塊、無沉淀即可使用。制成的聚合物水泥粘結劑應在4小時內完成，并根據揮發(fā)情況隨時補水調和。

　?。?）細部節(jié)點處理：將調制好的聚合物水泥粘結劑攪拌均勻后用毛刷或刮子對基層節(jié)點周邊、轉角處進行涂刷，待干燥后，再用調制好的聚合物水泥粘結劑用涂刷或刮子將基層全部涂刷一遍。干燥后應保持表面清潔，如有污染變臟，應重新涂刷處理，干燥后及時鋪粘卷材。陰陽角增設一層附加層，采用同質材料水泥膠漿滿粘法施工一道，其寬度通常為500mm；搭接采用冷施工自粘法，搭接寬度50mm。梁底部位的搭接縫要避免長縫設置在梁底。梁底、獨基、承臺、陰陽角應增設一層附加層。

選用要點

　　I型卷材具有低溫柔性好，延伸率較大等特點，但以塑料膜或細砂為覆面的卷材耐熱度較低。僅適用于一般及中檔建筑屋面（有剛性保護層的）及地下防水工程。

　?、蛐途聿睦^I型卷材大，低溫柔性更好。適用于寒冷地區(qū)中、高檔建筑屋面及地下防水工程。

　　單層使用時，厚度不應小于3mm；二道及二道以上設防時，屋面工程防水每層卷材厚度不應小于2mm；地下工程防水不得小于3㎜。

　　當用于地下工程時，應滿足水蒸氣透濕率≤5.7×10-9g/(㎡·s·Pa)的要求。

　　鋁箔面卷材用于屋面防水，可直接外露使用，但應滿足人工氣候加速老化性能的指標要求。

　　聚乙烯膜和細砂面卷材用于屋面防水，需要做保護層。

　　1.5㎜厚自粘卷材僅用于輔助防水。

注意事項

　　不同規(guī)格類型、規(guī)格的產品應分別堆放，不應混雜。

　　避免日曬雨淋，注意通風。儲存溫度不應高于45℃。

　　卷材平放貯存時碼放高度不超過五層，立放貯存時單層堆放。

　　運輸時防止傾斜或側壓，必要時加蓋氈布。
